UML图（2.0）

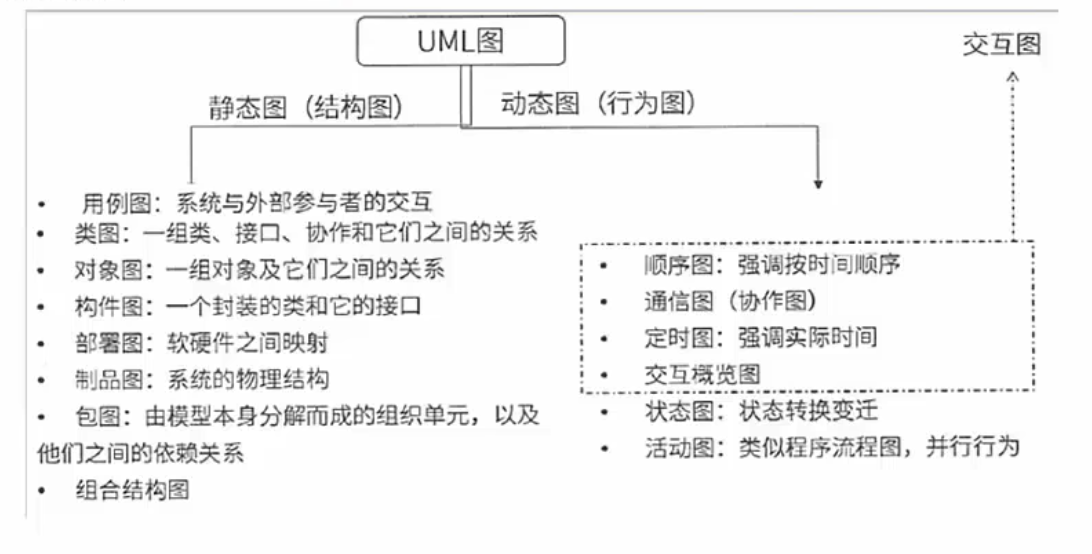

UML图-2.0

静态图，为系统的静态设计视图，展现一组对象，接口，协作和他们之间的关系。

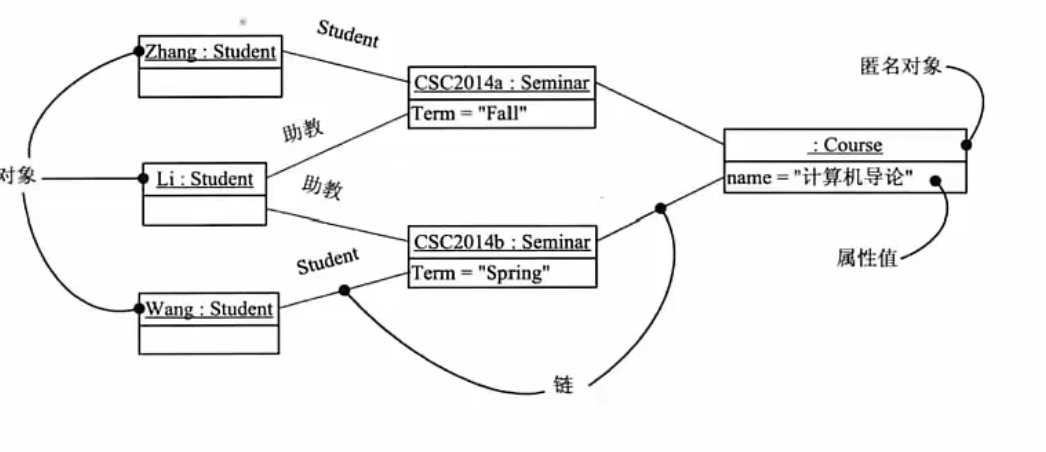

静态图，展现某一时刻一组对象及他们之间的关系，为类图的某一快照。在没有类图的前提下，对象退就是静态设计视图。

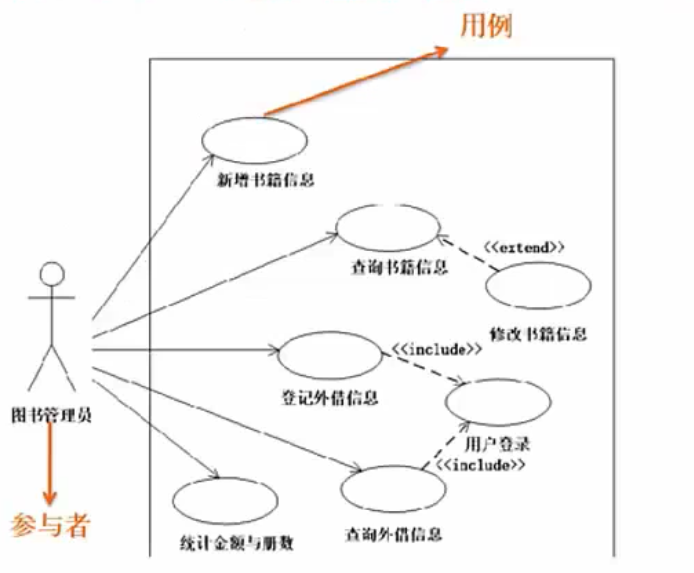

静态图，展现了一组用例，参与者以及他们之间的关系。用例图种的参与者是人，硬件或其他系统可以扮演的角色；用例是参与者完成的一系列操作，用例之间的关系又扩展，包含，泛化。

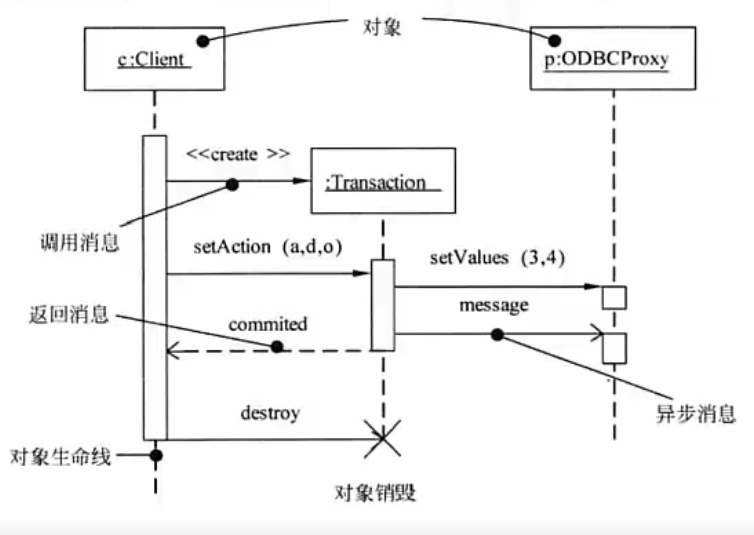

是场景的图形化表示，描述了以实际顺序组织的对象之间的交互活动。有同步消息（进行阻塞调用，调用者中止执行，等待控制权返回，需要等待返回消息，用实心三角箭头表示），异步消息（发出消息返回继续执行，不引起调用者阻塞，也不等待返回消息，由实心箭头表示）、返回消息（从右到左的虚线箭头表示）。

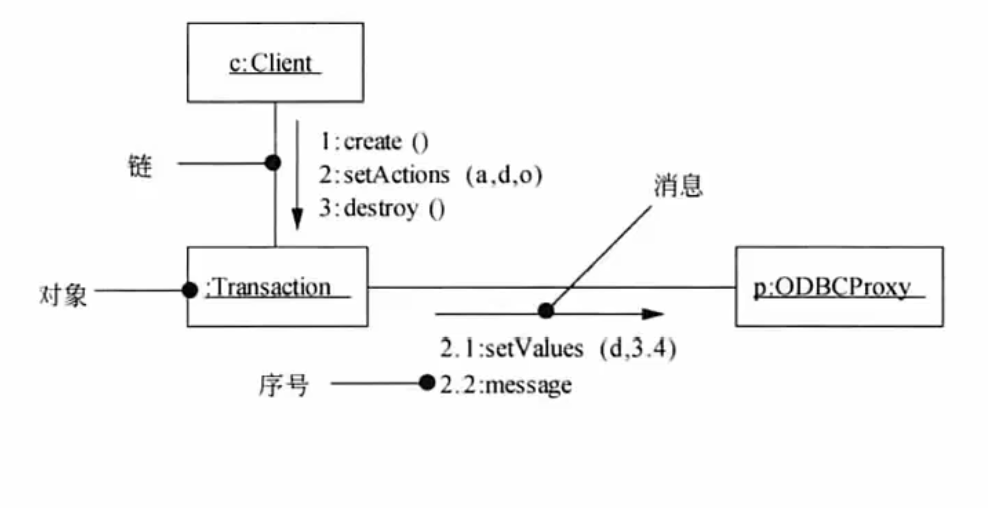

强调参加交互的对象组织

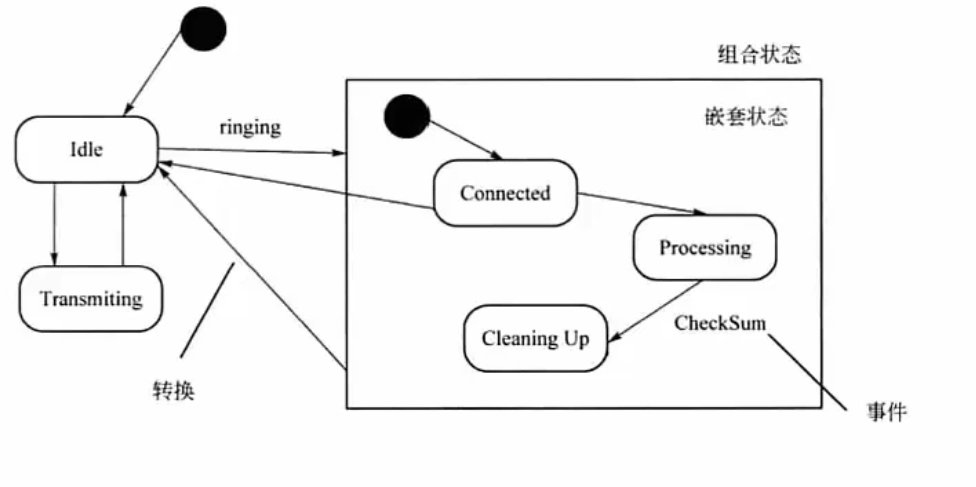

展现了1个状态机，描述单个对象在多个用例种的行为，包括简单状态和组合状态。

转换可以通过事件触发器触发，事件触发后相应的监护条件会进行检查。

状态图种转换和状态时2个独立概念。

图中方框表示状态，箭头上的代表触发事件，实心圆点为起点和终点。

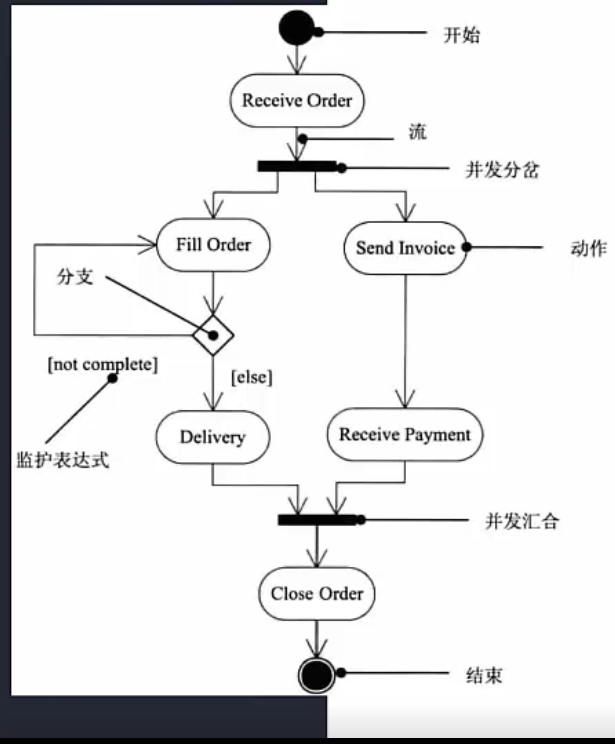

是一种特殊的状态图，展现了在系统内从1个活动到另外1个活动的流程。

活动的分岔和汇合线是一条水平粗线。

每个分岔的分支数代表了可同时运行的线程数。活动图种能够并行执行的是在1个分叉粗线下的分支上的活动。

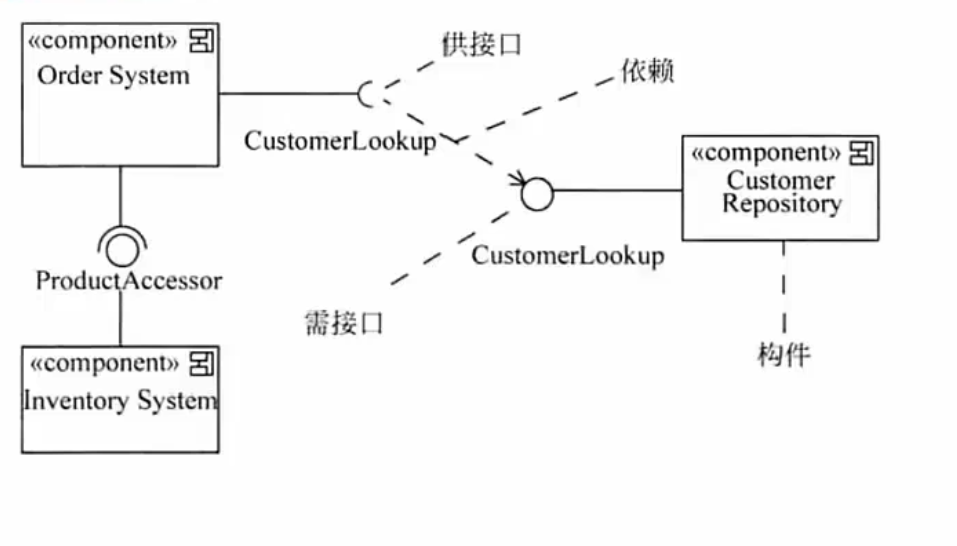

为系统静态实现视图，展示了1组构件之间的组织和依赖

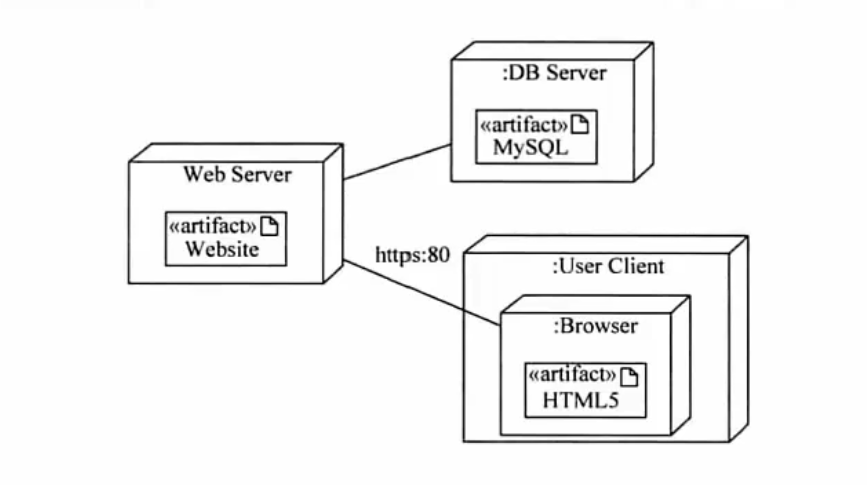

静态图，为系统静态部署视图，部署图物理模块的节点分布。

他与构件图相关，通常1个节点包含1个或多个构件。

其依赖关系类似于包依赖，因此部署组件之间的依赖是单向的类似包含关系，如右图
